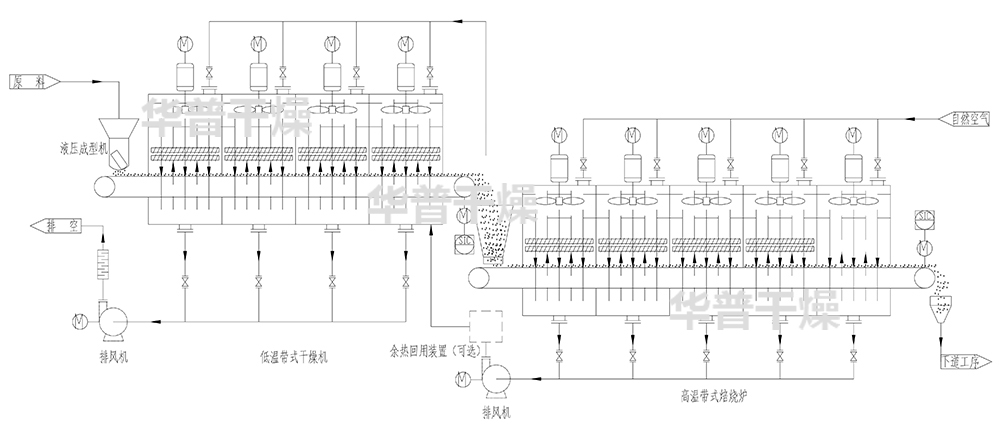

工藝流程圖
系統流程闡述
催化劑濾料通過成型機（液壓擠條機）成型（直徑和長度可調的短條狀）后，均勻平鋪在低溫帶式干燥機網帶上（鋪料厚度可調），低溫帶機通過蒸汽加熱或電加熱提供的熱量對物料進行預干燥，干燥時間可調。干燥后物料通過輸送機或高低位落差落入高溫帶式焙燒爐內，焙燒爐布料結構將物料均勻平鋪在網帶上，高溫帶機通過天燃氣加熱（尾氣可回收利用）或電加熱提供的熱量對物料進行焙燒，高溫帶式焙燒爐后端配有冷卻段，冷卻后的物料可直接包裝或轉入下道工序。
產品特點
1、干燥機及焙燒爐均采用穿流技術，提高了生產效率，降低能耗。
2、引進國外先進的糾偏裝置，提高了焙燒爐運行的穩定性，提高了網帶壽命。
3、物料與熱風接觸比表面積大，傳熱系數高。
4、水分遷移距離短，加熱均勻，物料干燥均勻。
5、比傳統帶式干燥機及帶式焙燒爐節能約30%。
